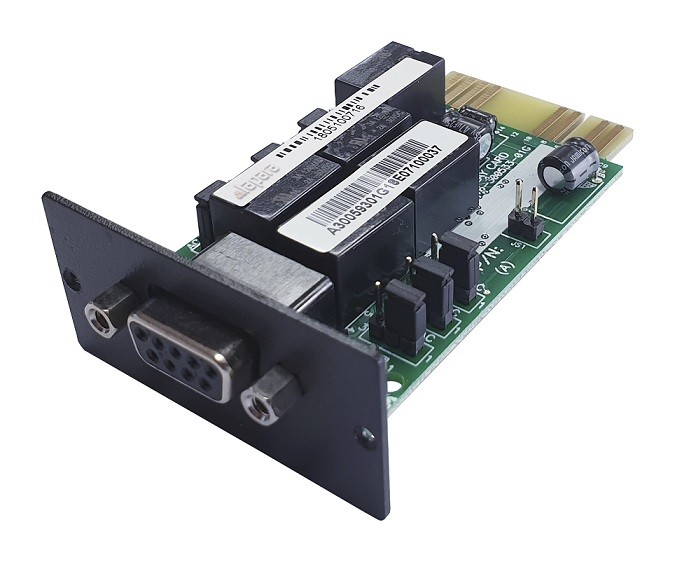

Tarjeta comunicacion AS400 DB9 para SAI Lapara

Tarjeta comunicacion AS400 DB9 para SAI. Esta tarjeta de comunicación permite supervisar remotamente el estado del SAI a través de señales disponibles en un conector DB9. Está pensada para equipos Lapara y compatibles que dispongan de slot inteligente, lo que facilita su integración en entornos donde se requiere conocer estados operativos concretos sin acceso directo al equipo. La configuración de puentes permite seleccionar el estado de señal abierto o cerrado según las necesidades de la aplicación. Con ello, resulta útil para sistemas de monitorización, automatización o supervisión técnica que necesiten recibir avisos y estados del SAI mediante contactos definidos.

Características principales

Función

Monitoriza el esatdo del SAI mediante distintas señales. La monitorización mediante señales permite trasladar estados concretos del SAI a sistemas externos de supervisión o control.

Compatibilidad

SAIs Lapara y compatibles. Su uso se limita a SAIs Lapara y compatibles que dispongan de slot inteligente para instalar la tarjeta.

Características

slot inteligente. El requisito de slot inteligente define la instalación posible y evita considerarla válida para SAIs sin esa ranura.

Conector DB9 pin 1

FALLO UPS. Este pin entrega la señal de fallo del UPS, útil para generar una alarma remota ante incidencias del equipo.

Conector DB9 pin 2

ALARMA DE AUDIBLE DE LA UPS. Este pin asigna la alarma audible de la UPS para su supervisión desde sistemas externos conectados al DB9.

Conector DB9 pin 3

GND. La conexión GND aporta la referencia eléctrica necesaria para integrar correctamente las señales del conector DB9.

Conector DB9 pin 4

ON/OFF ENTRADA. La entrada ON/OFF permite asociar una función de control o entrada según la instalación y el esquema del SAI.

Conector DB9 pin 5

RELAYS. La señal de relays permite utilizar salidas por relé para integración con monitorización o automatismos compatibles.

Aplicaciones recomendadas

Es adecuada para monitorización remota de SAIs en salas técnicas, instalaciones IT, cuadros de control o entornos de automatización donde se necesiten señales de estado como fallo, bypass activo o batería baja. Debe emplearse únicamente en equipos compatibles con slot inteligente y dentro de esquemas de integración basados en señalización por DB9.

Integración e instalación

Dentro de los accesorios para SAI, este modelo está orientado a ampliar la capacidad de supervisión e integración del equipo mediante señales físicas de estado. Su función no es alimentar ni proteger la carga, sino facilitar la comunicación de eventos operativos del SAI hacia sistemas externos compatibles.

Resumen del producto

Esta tarjeta incorpora comunicación por DB9 y configuración de señales mediante puentes para monitorizar estados del SAI en equipos con slot inteligente. Esto facilita la integración con sistemas externos de supervisión o automatización. Es una opción adecuada para instalaciones profesionales que requieren señalización remota de alarmas y estados operativos del SAI.
