Tarjeta comunicacion AS-400 conector 9 pines para Sai Lapara

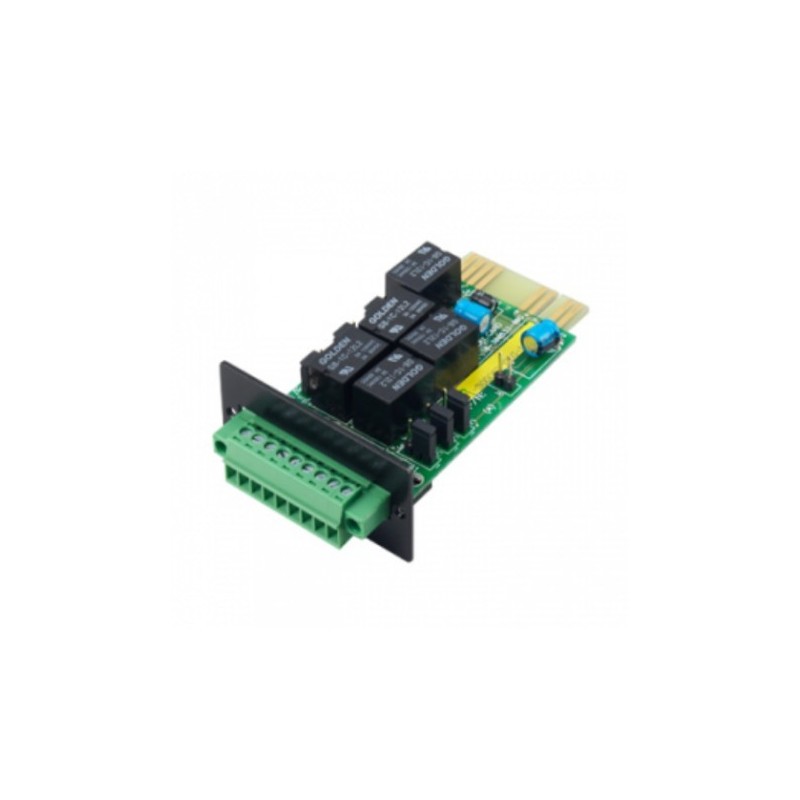

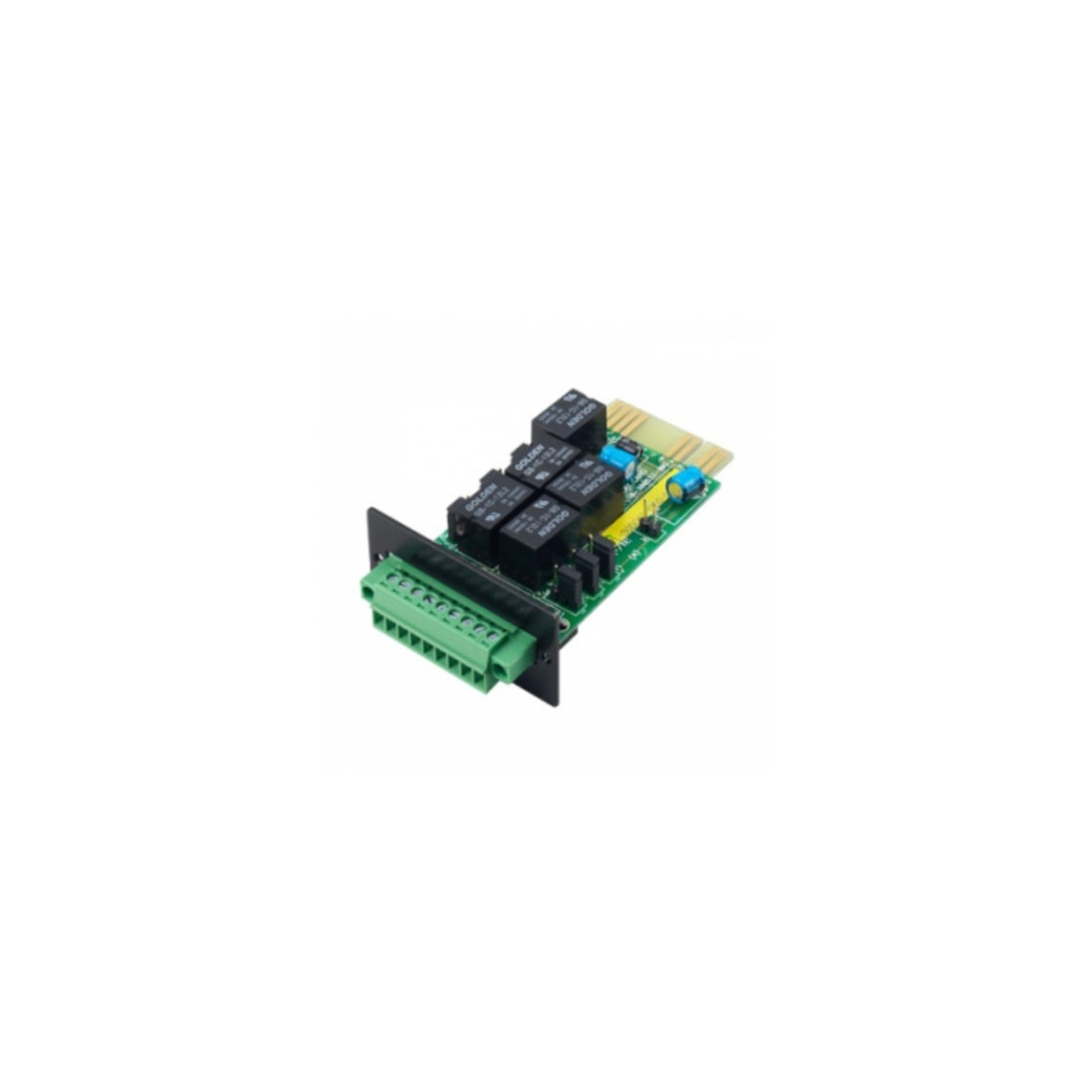

La tarjeta de comunicación AS400 suministra señales a través de los contactos del bloque de conectores de 9 pines  para la monitorización remota de SAI. Para cumplir con los diferentes requisitos de las aplicaciones, la tarjeta AS400 es capaz de seleccionar el estado de la señal (Abierto o Cerrado) configurando los  puentes (Jumpers) de la tarjeta.

Asignación de los Pines

• Pin 1 fallo UPS

• Pin 2 alarma de audible de la UPS

• Pin3 GND

• Pin 4 ON/OFF entrada

• Pin 5 relays

• Pin 6 bypass activo

• Pin 7 batería baja

• Pin 9 sin uso

Descripción de las funciones de los puentes " Jumpers"

• JP 1 Alarma sai : pin 2

• JP 2 Sai encendido : pin 5

• JP 3 Bypass : pin 6

• JP 4 Batería baja : pin 7

• JP 5 Sin uso : pin 9

• JP 6 Fallo UPS : pin 1
