Bobina Corning OM1 MM U-DQ(ZN)BH, LS0H 8 fibras G62.5 CPR, interior/exterior Class Dca, s2, d2, a1

Bobina Corning OM1 MM LS0H 8 fibras G62.5 exterior/interior CPR Class Dca, s2, d2, a1, 008KEU-13108A2G

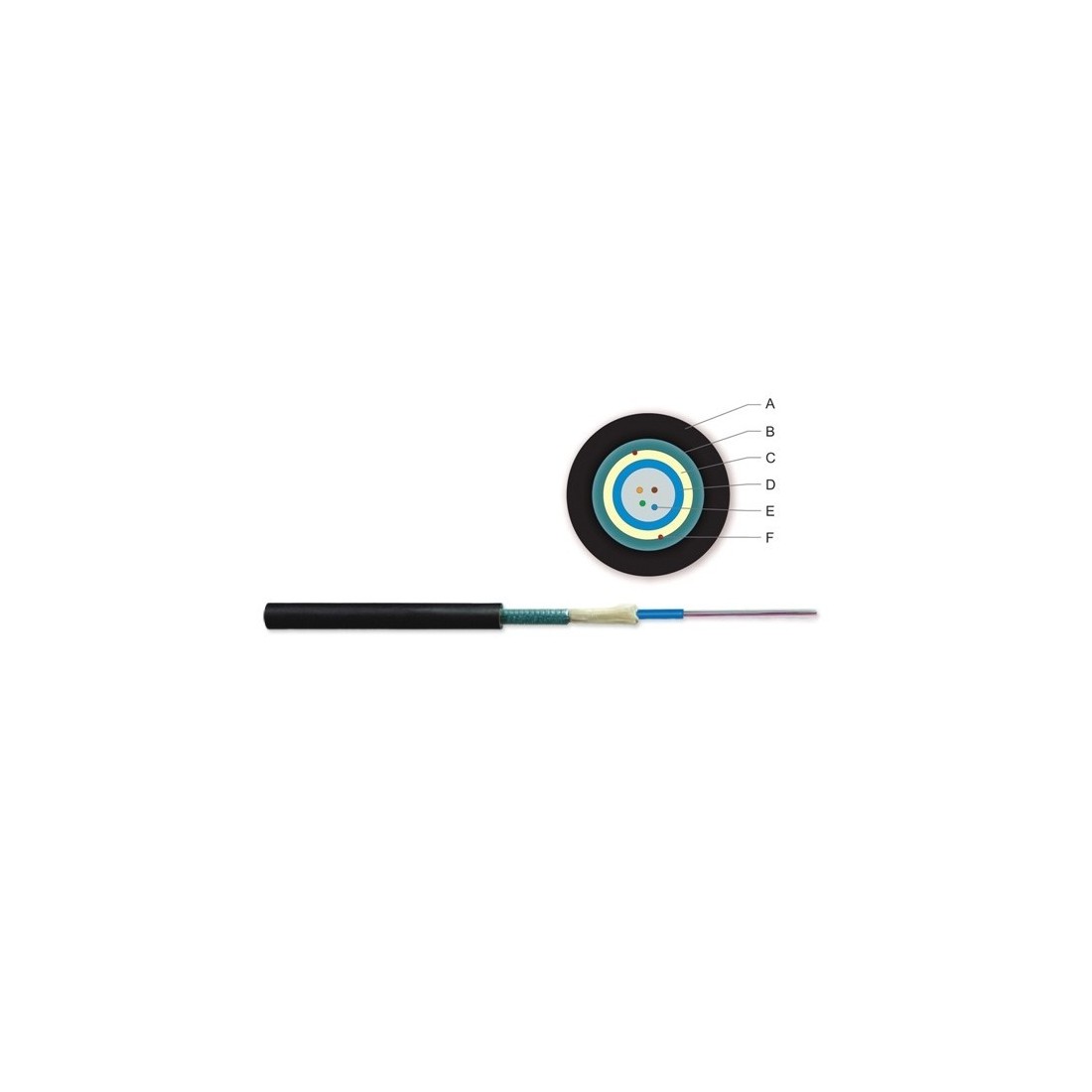

El cable de fibra óptica OM1 de corning multimodo 8 fibras cuenta con la construcción de tubo central que permite aislar la fibra óptica del cable y del entorno de las instalaciones, proporcionando una transmisión estable y altamente confiable.

Especificaciones generales:

• Ambiente, bajo techo y en exteriores.
• Tipo de cable, solo tubo.
• Tipo de producto, armadura dieléctrica.
• Categoría de fibra, 62,5 µm MM (OM1).
• Clasificación de llama, LSZH ? / FRNC.
• Codificación según EN 60794-1-1 (DIN VDE 0888-100-1), U-DQ (ZN) BH.
• Solicitud, conducto, elevador vertical, horizontal de uso general.

Especificaciones mecánicas:

• -Resistencia al aplastamiento, 1500 N / 10 cm.
• -Min. Instalación del radio de curvatura, 130 mm.
• -Min. Operación de radio de curvatura, 100 mm.
• -Diámetro exterior nominal, 6,6 milímetros.

Diseño de cables:

• Marcado de cables, medidor - microteléfono - CE 17 EN 50575 Dca, s2, d2, a1 - sinusoidal - CORNING - cable de fibra óptica - Año -U-DQ (ZN) BH 4 OM1 CT 3.0 LSZH (TM) / FRNC.
• Recuento de fibras, 8.
• Número de cordones, 1.
• Color de la chaqueta exterior, negro.
• Material de la chaqueta exterior, ignífugo, no corrosivo / con poco humo, sin halógenos (FRNC / LSZH).
• Espesor nominal de la chaqueta exterior, 1,2 milímetros.
• Elementos de resistencia a la tracción y / o blindaje - Capa 1, armadura de hilo de vidrio hinchable laminado.
• Diámetro del tubo amortiguador, 3 mm.
• Colorante de fibra, azul, naranja, verde, marrón, pizarra, blanco, rojo, negro.

Condiciones ambientales:

• Rango de temperatura, instalación, -5 ° C a 50 ° C (23 ° F a 122 ° F).
• Rango de temperatura, almacenamiento, -25 ° C a 70 ° C (-13 ° F a 158 ° F).
• Rango de temperatura, funcionamiento, -20 ° C a 60 ° C (-4 ° F a 140 ° F).

Dimensiones:

• Peso, 46 kg / km.

Normas:

• RoHS, libre de sustancias peligrosas según RoHS 2011/65 / EU.
• Método de prueba de llama. Retardante de llama según IEC 60332-1-2 (cable único). Reacción al fuego según EN 50575 y EN 13501-6 .Poco humo según IEC 61034 y cero halógenos según IEC 60754-1. No corrosivo según IEC 60754-2.
• Bloqueo de agua, IEC 60794-1-2 F5.
• Prueba de propagación de llama, retardante de llama según IEC 60332-1-2 (cable único).
• Reacción a los requisitos de fuego, reacción al fuego según EN 50575 y EN 13501-6.
• Densidad de humo, bajo nivel de humo según IEC 61034.
• Prueba de contenido de halógenos, cero halógeno según IEC 60754-1.
• Nivel de corrosión. No corrosivo según IEC 60754-2.

Características ópticas:

• Código de fibra, K.
• Nombre de la fibra, G62.5L / 125 InfiniCor® 300.
• Tipo de fibra, multimodo.
• Diámetro del núcleo de fibra, 62,5 µm.
• Ancho de banda modal mínimo efectivo, (EMB)220 MHz * km / -.
• Atenuación máxima, 2,8 dB / km / 1,0 dB / km.
• Min. Ancho de banda de lanzamiento sobrellenado (OFL), 200 MHz * km / 600 MHz * km.
• Serie 1 Gigabit Ethernet, 300 MHz * km / 550 MHz * km.
• Ethernet de 10 Gigabit en serie, 33 MHz * km / -.
• Atenuación típica, 2,9 / 0,7.
• Longitudes de onda, 850 nm / 1300 nm.
• Categoría de fibra, OM1.
